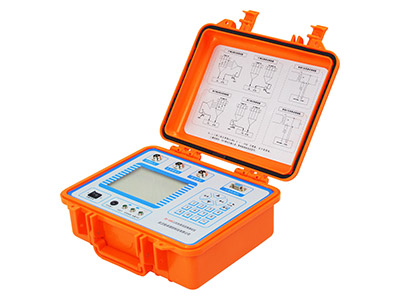

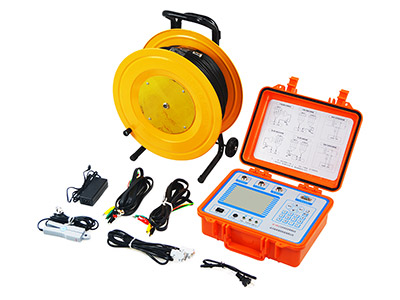

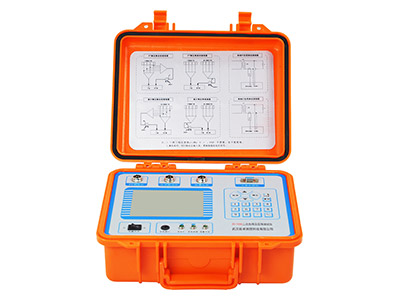

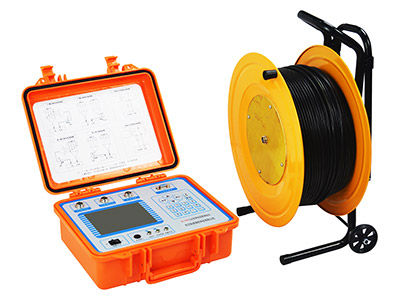

ZC-105C 互感器二次压降及负荷测试仪

1、三相三线，三相四线、单相全自动测量；具有量程自动切换功能，保证测试精度；

2、采用电子式原理线路结合DSP技术使测试稳定性好，抗干扰能力强；

3、测量完毕，自动计算和负荷相关的各项参数，便于客户分析和试验；

4、采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示；数据具备掉电存贮及浏览功能，能与计算机联机传送数据；

5、采用大容量7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情况。同时在现场无供电电源的情况下使用；

6、二次负荷测试，采用钳型电流表采样电流，不需要断开二次回路。可以实现不停电在线测量。自动切换量程：测量过程中可以根据测试对象数值的不同切换到不同的位置，使测量精度和显示位数得到保证；

7、附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量；

8、仪器体积小，重量轻；

9、极宽阔的二次工作电流/电压范围。在50mA的工作电流下，能分辨1mΩ的电阻和电抗，能测试二次额定电流为5A的S级电流互感器的在线实际负荷；在5V的工作电压下，能分辨0.001mS的电导和电纳；

10、能存储480组测量数据，断电后能保持十年；

11、中文界面大屏幕显示，带有RS-232通讯接口。

电能计量综合误差是由电压互感器的合成误差、电流互感器的合成误差、电度表的误差、电压互感器二次导线压降所引起的计量误差所组成。在这四项误差中，电压互感器二次导线压降引起的计量误差往往是最大的。电能计量综合误差过大是电能计量中普遍存在的一个关键问题。

电能计量装置检定规程和有关技术法规，对电压互感器二次回路压降引起的误差均有规定，必须准确、快速地测量。ZC-105C 互感器二次压降及负荷测试仪就是适应这些特点而开发。
